RF Q Pat.

Quadratschelle

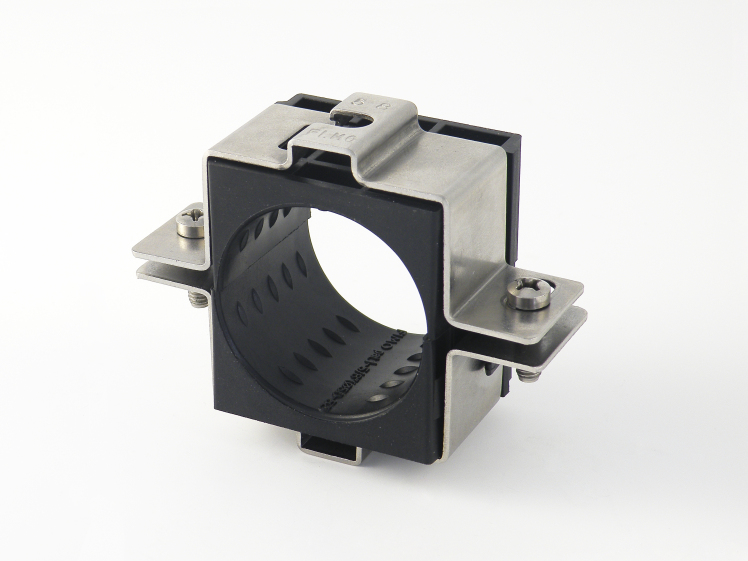

Die RF Q Quadratschelle besteht aus zwei Schalen, welche mittels M6-Zylinderkopfschrauben mit Kreuz-/Schlitz zusammengehalten werden. Für einfachste Montagevorgänge sind die Teile unverlierbar zusammengebaut. Ein Befestigungsloch ø 8,5 ermöglicht die Befestigung mit M8-Schrauben. Zusammen mit den ausschwenkbaren Klemmen MAM, MBM, MCM und MIM, dem Sockel BAM oder GOP-Schelle können sie bequem auf jedem Profil und mit jeder Ausrichtung befestigt werden. RF Q | Quadratschelle für Abstrahlende Kabel komplett mit kalibrierten SAS Wannen Die RF Q Qu adratschelle besteht aus zwei Schalen, welche mittels M6-Schrauben zusammengehalten werden, und kalibrierten SAS-Wannen. Es wird eine Verwendung mit RAC-Schellen empfohlen. Es wird eine Verlegung in angemessenen Abständen (10-15 m) zwischen den RAC-Schellen empfohlen, um die Anlage im Brandfall vor einem Zusammenbruch zu schützen.

Anwendungsbereiche

Wireless Networks

Werkstoffe

Sättel
Sättel
Metallteile

Deklinationen

Übersicht	Referenz	Name des Produkts
	61 1527 0011 RF Q 1x11	RF Q 1x11
	61 1527 0013 RF Q 1x13	RF Q 1x13
	61 1527 0014 RF Q 1x1/2”S (14)	RF Q 1x1/2”S (14)
	61 1527 0038 RF Q 1x3/8” (16)	RF Q 1x3/8” (16)
	61 1527 0012 RF Q 1x1/2” (17)	RF Q 1x1/2” (17)
	61 1527 0058 RF Q 1x5/8” (23)	RF Q 1x5/8” (23)
	61 1527 0027 RF Q 1x7/8”S (27)	RF Q 1x7/8”S (27)
	61 1527 0078 RF Q 1x7/8” (28)	RF Q 1x7/8” (28)
	61 1527 1178 RF Q 1x7/8 M (30)	RF Q 1x7/8 M (30)
	61 1527 0118 RF Q 1x1.1/8” (38)	RF Q 1x1.1/8” (38)
	61 1527 0114 RF Q 1x1.1/4” (40)	RF Q 1x1.1/4” (40)
	61 1527 0148 RF Q 1x1.5/8”S (49)	RF Q 1x1.5/8”S (49)
	61 1527 0158 RF Q 1x1.5/8” (52)	RF Q 1x1.5/8” (52)
	61 1527 0406 RF Q 4x6	RF Q 4x6
	61 1527 0408 RF Q 4x8	RF Q 4x8
	61 1527 0409 RF Q 4x9	RF Q 4x9
	61 1527 0411 RF Q 4x11	RF Q 4x11
	61 1527 0412 RF Q 4x1/2” (17)	RF Q 4x1/2” (17)

Werkstoffe

Sättel
Sättel
Metallteile

Deklinationen

Übersicht	Referenz	Name des Produkts
	61 1527 0011 RF Q 1x11	RF Q 1x11
	61 1527 0013 RF Q 1x13	RF Q 1x13
	61 1527 0014 RF Q 1x1/2”S (14)	RF Q 1x1/2”S (14)
	61 1527 0038 RF Q 1x3/8” (16)	RF Q 1x3/8” (16)
	61 1527 0012 RF Q 1x1/2” (17)	RF Q 1x1/2” (17)
	61 1527 0058 RF Q 1x5/8” (23)	RF Q 1x5/8” (23)
	61 1527 0027 RF Q 1x7/8”S (27)	RF Q 1x7/8”S (27)
	61 1527 0078 RF Q 1x7/8” (28)	RF Q 1x7/8” (28)
	61 1527 1178 RF Q 1x7/8 M (30)	RF Q 1x7/8 M (30)
	61 1527 0118 RF Q 1x1.1/8” (38)	RF Q 1x1.1/8” (38)
	61 1527 0114 RF Q 1x1.1/4” (40)	RF Q 1x1.1/4” (40)
	61 1527 0148 RF Q 1x1.5/8”S (49)	RF Q 1x1.5/8”S (49)
	61 1527 0158 RF Q 1x1.5/8” (52)	RF Q 1x1.5/8” (52)
	61 1527 0406 RF Q 4x6	RF Q 4x6
	61 1527 0408 RF Q 4x8	RF Q 4x8
	61 1527 0409 RF Q 4x9	RF Q 4x9
	61 1527 0411 RF Q 4x11	RF Q 4x11
	61 1527 0412 RF Q 4x1/2” (17)	RF Q 4x1/2” (17)
